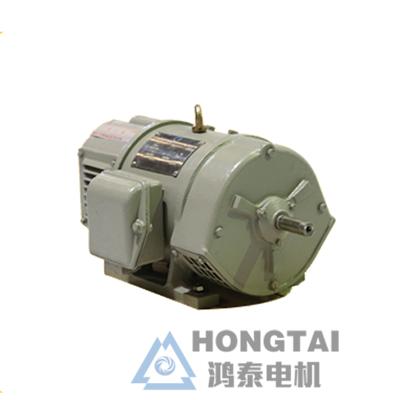

西安西玛直销ZTP-11 0.4KW110V1500R西玛铁路电机

一、ZTP-11 0.4KW110V1500R西玛铁路电机概述


1.ZTP型直流辅助电机,专用于内燃机车、电力机车上拖动液压泵、鼓风机、空气压缩机、辅助发电机、 测速发电机及其它辅助机械电动机等。


2.该电机应能满足铁路机车动车用直流辅助电机通用技术条件OXD.515.010-2001或其它专用技术条件。 电机能承受机车动车正常运行时产生的冲击和振动,雨、雪、风、沙侵袭时电机正常运行。适用于环境温度为-40℃~+45℃;海拔高度不超过1200m。超过1200m至4000m见技术条件的规定。


电机型号说明


二、ZTP-11 0.4KW110V1500R西玛铁路电机型号说明


1.ZTP-62K:“Z”表示直流电机,“T”表示铁路运输,“P”表示配套专用,“62”表示机座号,“K”表示区别代号。


2.ZBT—型号表示直流封闭铁路配套电机。


三、ZTP-11 0.4KW110V1500R西玛铁路电机结构型式


电机基本安装型式


1.卧式、机座带底脚(IMB3)见图1:ZTP-1~5、62K、62Kl、62K2、62G、82B、ZBT-12。


2.卧式、机座带底脚、端盖上有凸缘(IMB35)见图2:ZTP-1~3、12D、22Z;图3:ZTP-63K;图4:ZTP-6 3K1;图5:ZTP-63D。


3.卧式、机座带底脚、端盖上有凸缘(圆形端盖)(IMB35)、出线盒在顶部,见图6:ZTP-22B。


4.卧式、无底脚、机座上有凸缘(IMBl0)见图7:ZTP-62A、63A、63B、63B1、ZBT-63。


5.卧式、无底脚、机座上有凸缘(IMBl0)见图8:ZTP-62A1;


6.立式、无底脚、轴伸向下、机座上有凸缘(IMVl0)见图8:ZTP-62L、63L;图9:ZTP-61L。


7.根据用户需要也可制成其它安装型式、单轴伸或双轴伸的电机,单轴伸的电机在非传动端可以配装测速发电机或其它测速装置。


8.IMB3、IMB35安装型式的电机出线盒位置从传动端看,在机座左侧(为正盒),若用户需要也可在机座右侧(为反盒),或在机座的上方。IMBl0、IMVl0安装型式的电机无出线盒。


四、ZTP-11 0.4KW110V1500R西玛铁路电机订货须知


1.订货前,请先查阅产品样本,明确所需产品的型号规格等技术数据,如所需的品种、规格与样本中有出入,请与我厂联系,如有特殊要求,请事先提出具体要求,经双方协商同意后,签订合同或技术协议。


2.订货时请注明电机型号、功率、电压、转速、工作制、结构安装型式、励磁方式、励磁电压、出轴数、出线盒位置、旋转方向以及所需附件、备品名称、数量等。


3.如需配套出国,有湿热带要求时,请在合同中注明。
