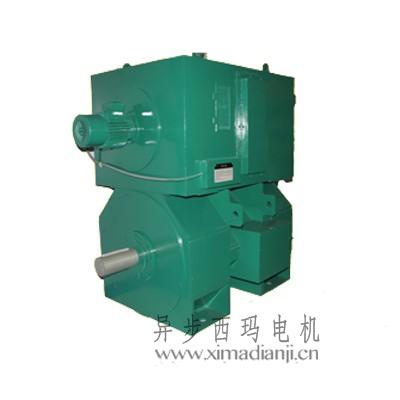

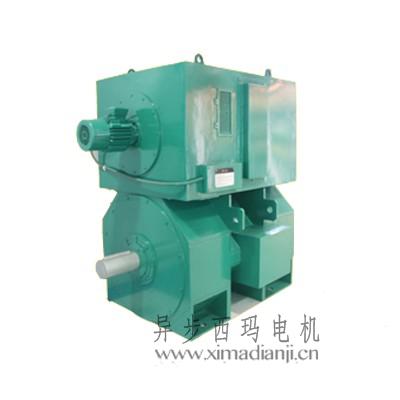

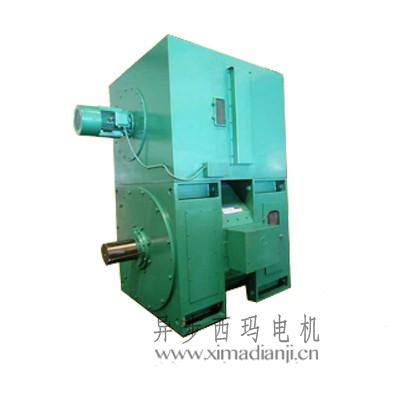

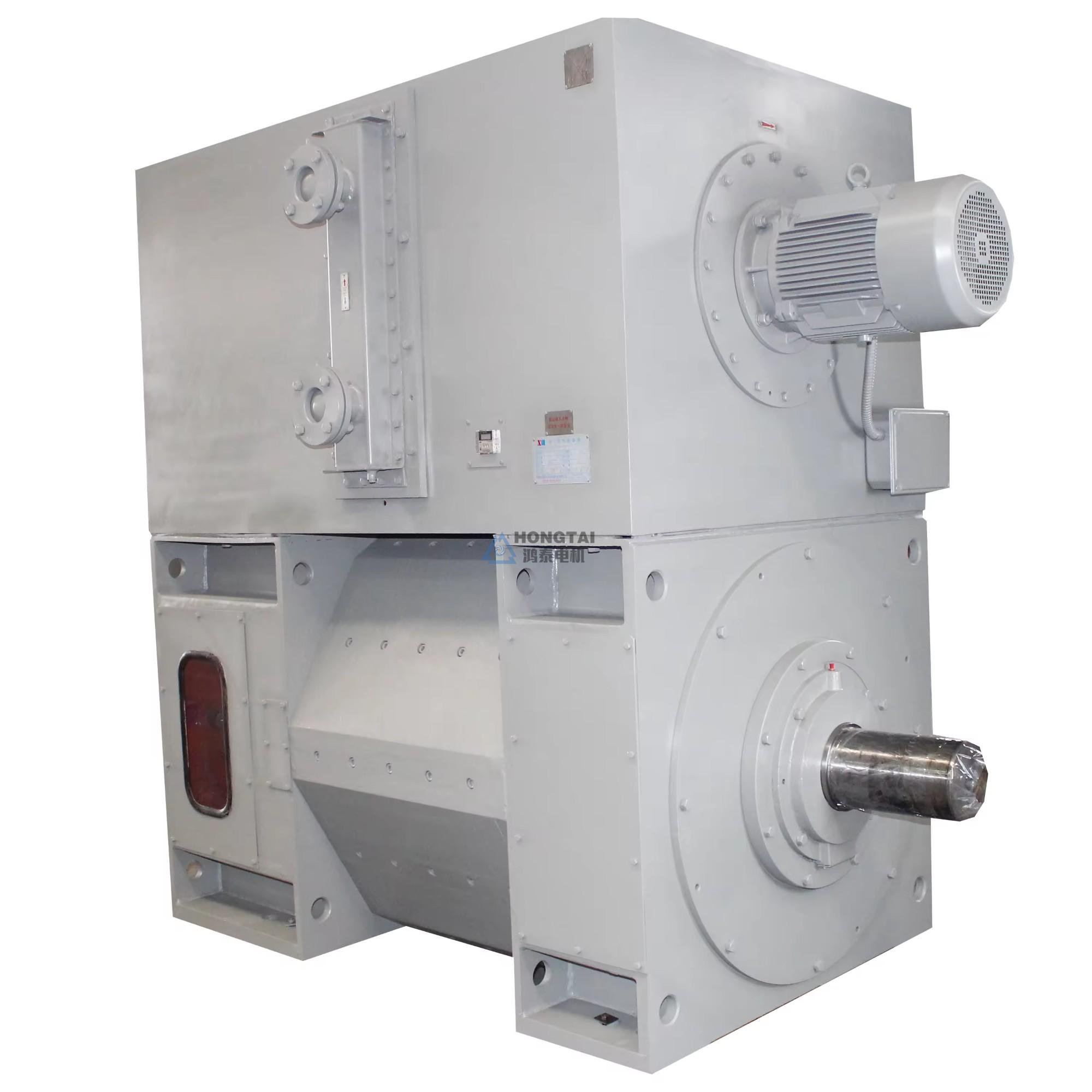

Z系列直流电机

   Z系列中型直流电动机；中心高355～710mm是我公司继Z4系列小型直流电动机开发完成后，新开发的中型直流电动机品种，本系列电动机其性能、外形安装尺寸及技术要求均符合JB/9577-1999标准及IEC国际标准，电机的机械尺寸、公差符合ISO国际标准。

    本系列电动机可广泛应州于冶金工业轧机、金属切削机床、造纸、染织、印刷、水泥、塑料挤出机械等各类工业部门。

    本系列电动机采用先进设计，定子机座采用多角形迭片结构，充分利用了空间，具有体积小、重量轻、性能好等优点。定子磁轭、磁极、电枢铁芯均采用优质冷轧硅钢板叠压而成，具有良好的导磁性能。整个定子和转子采用无溶济漆真空压力浸漆处理（VPl），使绕组具有良好的抗潮能力和机械强度，并且绝缘和导热性能优良。本系列电动机采用滚动轴承，不停机加油结构，绝缘等级均为H级。

    本系列电动机不仅可用直流机组电源供电，更适用于静止整流电源供电。而且转动惯量小，只有较好的动态性能，并能承受较高的负载变化率，特别适用于需要平滑调速、效率高、自动稳速、反应灵敏的控制系统。

西玛电机结构安装型式、防护等级及冷却方式

    1．本系列直流电机的安装型式符合GB/T997和IEC34-7《电机结构及安装型式代号》。

    2．本系列电动机的防护等级根据GB/T4942.1和IEC34-5《电机外壳防护分级》标准，

外壳防护等级有IP23和1P44两种。

    3．本系列电动机冷却方法根据GB/T1993和IEC34—6《电机冷却方法》标准有以下四种，用户如需其它防护等级和冷却方法可另行协商。本系列电动机标准型式的冷却空气入口在电机的传动端(非换向器端)。

  3.1.IC06：自带鼓风机的外通风：(防护等级为IP23)。

  3.2.IC17：冷却空气进口为管道；出口为百叶窗排风；(防护等为IP23)。

  3.3.IC37：冷却空气进出口均为管道；(防护等级为1P44)。

  3.4.ICW37A86：全封闭带空气/水冷却器。(防护等级为IP44)。

Z中型直流电机使用条件：

    1．Z中型直流电机的额定功率是指在海拔不超过1000米，环境空气温度不超过40℃的条件下。

    2．本系列电动机的电枢回路和励磁回路都适应可控硅电源供电，也适应由直流发电机组供电。

    3．本系列电动机工作环境不适应含有酸性、碱性或其它对绝缘有腐蚀作用的气体。

    4．电机可以安装在环境条件比较恶劣的场合。但必须选择正确的冷却方法和防护等级,以保护电机正常运转。

    5．电机如使用于船舶和湿热带地区以及工作环境中有盐雾、潮湿等，应另行协议。

    6．当电机采用静止整流电源供电时，整流器的脉波数应不小于6个，在额定基速、额定电压和额定负载电流下，电源的峰值纹波因数不超过10％。

Z中型直流电机型号说明：

Z  XXX-X1  X2

       Z：直流电动机（产品系列代号）

XXX：电机中心高，以毫米表示

X1：底脚孔轴间距离代号（B尺寸），  由短至长用数字1、2、3……表示

X2：电机类别代号，用字母A、B分别代表第一类和第二类电机

Z中型直流电机产品性能

1．本系列电动机的基本工作方式为连续负载。如需其它工作方式时，应另行协议；

2.本系列电动机的标准额定电压有220V、330V、440V、550V、660V、750V六种，也可派生出其它等级的电压，需在订货时商定。

3．本系列电动机的基本励磁方式为他励，基本励磁电压为：220V。也可派生出其它励磁电压。本系列电动机允许强行励磁，强励电压不得超过500V。强励时，励磁电流可瞬时略超过额定励磁电流。担励磁电流稳定后，不得超过额定励磁电流值。

4.本系列电动机的短时过载能力：

偶尔使用的短时过载能力是指很少发生或使用在紧急情况下，电动机再一分钟内承受超过连续额定负载得能力，建议将断路得瞬时开断装置按偶尔使用的短时过载能力征整定。

经常使用得短时过载能力是指作为正常工作周期的一部分，电动机反复承受超过额定负载的能力。

短时过载运行之后，必须轻载运行，使电动机整个负载周期的负载均方根值不超过其连续定额。

第二类电动机（B类）应能承受下列连续负载：

在额定电枢电压和额定转速范围内带115%额定功率负载连续运行，在此负载下，温升将较高，其它特性可能与额定条件下运行的规定不同。

在额定电枢电压和额定转速范围内，在额定负载连续运行之后，紧接着以125%额定功率负载运行2小时，温升不超过规定数值，其它特性可能与额定条件下运行的规定不同。

电动机在较低的过载倍数下允许较长的过载时间。对第二类自流电动机（B类），偶尔使用时过载倍数允许达到2.5倍（在额定基数时），时间不超过15秒（但需要与制造厂协商）

5.转速调整率：

本系列电动机转速调整率不作规定，用户如有特殊要求，应在订货时商定。

6.电流变化率：

在所有转速及负载下，本系列电动机的电流变化率（di/df）允许达200倍额定电流/秒。

7.噪声振动：

本系列电动机的噪声符合GB/T10069《旋转电机噪声测定方法及限值》和EIC34-9 《电机噪声限制标准》规定。

本系列电动机振动符合GB/T10068《旋转电机振动测定方法及限值》和IEC34-14《电机振动测试方法及限值》标准的规定。

Z系列直流电机售后服务：

本产品按国家相关标准生产，质保期为一年。质保期内，若产生质量问题，接到用户通知后，立即做出如何处理的明确答复；需要派服务人员时，500公里以内，24小时到达现场，500—1000公里内，48小时到达现场，1000公里以上，56小时到达现场（除不可抗拒因素外）

订货须知：

建议在拍时备注以下信息：

安装方式：IMB3（卧式、水平安装）、 IMB5（立式）、IMB35（立卧两用）等

额定电压：低压电机：380V、660V、380V/660V、等

          高压电机：6000V；10000V等

额定频率：常用为50HZ、

防护等级：IP44、IP54、IP55；

Z系列直流电机交货日期：

西安西玛电机，因产品结构不同，低压2P-200kw、4P—315kw、6—200kw以下电机均有现货。其他低压电机订货周期最快要30天，高压电机最快要50天，订货时，另附电机合同，以订金到账为合同生效，交货前付清余款，全款到发货。

Z系列直流电机其他说明：

1.由于其他渠道同时销售，请在拍前确认是否现货或发货周期，如旺旺不在线，可电话联系：18182688890赵经理

2.由于产品比较重，默认物流方式为汽车托或其他物流方式运并只到达货运部提货网点，需买家自提，若需送货上门，请另外提出。
