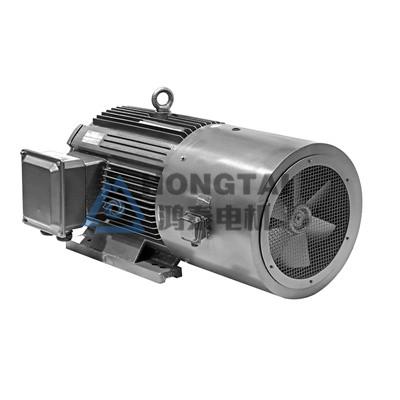

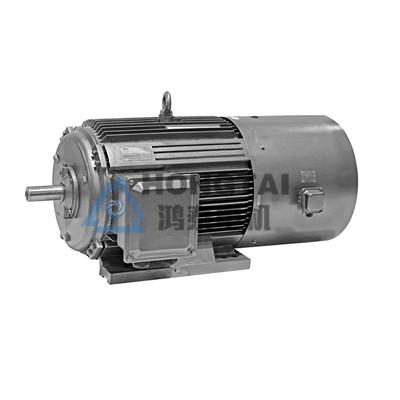

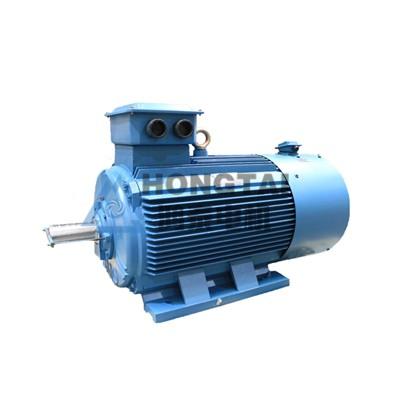

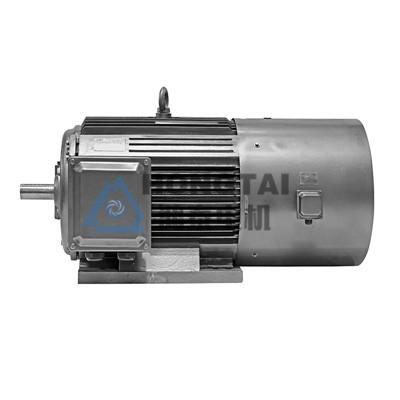

YVF2系列变频调速电机专门针对变速应用进行了优化。与标准感应电动机相比，它们具有改进的特性、例如能效、紧凑性、控制性能和可靠性。控制电机的速度以适应手头的任务，从而节省了功率并提高了全球工厂、商店、办公室和家庭的性能。
YVF2系列电机由变频调速专用三相异步电机和电子变频器共同使用.在150~2750r/min范围内实现非极性调速的机械设备的理想动力。其电气性能和安装尺寸符合标准JB/T7118/2004的要求，符合国际IEC标准。广泛应用于交通冶金纺织印染矿山风扇泵等行业..
YVF2系列电机由变频调速专用三相异步电机和电子变频器共同使用.在150~2750r/min范围内实现非极性调速的机械设备的理想动力。其电气性能和安装尺寸符合标准JB/T7118/2004的要求，符合国际IEC标准。广泛应用于交通冶金纺织印染矿山风扇泵等行业..
产品相关参数..
功率范围：055200千瓦。
座位中心高度为80315毫米。
额定电压：380V≤其他电压需要另一个协议。
额定频率：50赫兹(或60赫兹)。
保护水平：IP54。
耐热水平：F级设计B级评估.
安装类型与Y2系列相同。
工作系统：S1。
YVF2系列变频调速三相异步电动机(中心高H63≤355mMSEE0.12≤315kw)是新一代产品..本系列电机采用计算机辅助设计，通过对定转子槽形和定子绕组的分布形式进行合理、科学的设计。选择合理的电磁负荷可以抑制和减少谐波和一系列电机谐波产生的不利影响。
在1：10调速范围内，电机不仅能顺利运行，而且没有转矩脉动。它还确保了电机在高频时的过载能力.这一系列电机具有宽的振动和低的噪声。
YVF2系列变频调速三相异步电动机与SPWM变频装置组成的调速系统相比.具有节能效果明显，调速性能好，速度比宽，响应快，应用范围好，性能价格比高，是目前交流调速方案中好的系统之一。
通过配合高精度传感器，可广泛应用干数控机床的主轴传动纺织化学冶金等行业的恒定转矩恒定功率调速和风扇泵的节能调速。可实现高精度闭环操作.
YVF2系列变频调速三相异步电机提高了保护水平和绝缘水平，降低了噪声。新颖美观的安装尺寸和功率水平符合IEC标准的交换通用性。该系列电机采用独立冷却结构，迫使轴流风扇通风冷却，以确保电机在低速恒定转矩下长时间运行时不过允许值。
环境温度：-15-40°C..
高度：1000米。
额定电压：380V~220V±10。
工作系统：S1连续。
保护水平：IP44IP54。
保温水平：F。
额定频率：50/60/Hz±2。
连接方法：3kW以下为Y连接3kW，当电机使用220V单进入三出变频器时，改为断接。
| 型号 | 标称功率 | 标称电流 | 额定转矩 | 恒转矩变频范围 | 恒功率变频范围 | 堵转转矩 | 堵转电流 | 大转矩 | 小转矩 |
|---|---|---|---|---|---|---|---|---|---|
| kW | (A) | (N.m) | (Hz) | (Hz) |
额定转矩 Tst/TN |
额定电流 Ist/IN |
额定转矩 TMax/TN |
额定转矩 TMax/TN | |
| YVF2-80M1-4 | 0.55 | 1.5 | 3.5 | 5-50 | 50-100 | 2.0 | 9.0 | 2.8 | 1.7 |
| YVF2-80M2-4 | 0.75 | 2.0 | 4.7 | 1.6 | |||||
| YVF2-90S-4 | 1.1 | 2.8 | 7.0 | ||||||
| YVF2-9OL-4 | 1.5 | 3.7 | 9.5 | ||||||
| YVF2-100L-4 | 2.2 | 5.1 | 14 | 1.5 | |||||
| YVF2-10Q2-4 | 3.0 | 6.8 | 19 | ||||||
| YVF2-112M-4 | 4.0 | 8.7 | 25.4 | ||||||
| YVF2-132S-4 | 5.5 | 11.4 | 35 | 1.4 | |||||
| YVF2-132M-4 | 7.5 | 15.3 | 47.7 | ||||||
| YVF2-160M-4 | 11 | 22.1 | 70 | ||||||
| YVF2-160L-4 | 15 | 30.1 | 95.5 | ||||||
| YVF2-180M-4 | 18.5 | 35.4 | 117.1 | 1.2 | |||||
| YVF2-180L-4 | 22 | 41.6 | 140.9 | ||||||
| YVF2-200L-4 | 30 | 55.9 | 190.9 | ||||||
| YVF2-225S-4 | 37 | 68.2 | 235.5 | ||||||
| YVF2-225M-4 | 45 | 82.5 | 286.4 | 1.1 | |||||
| YVF2-250M-4 | 55 | 101 | 350.1 | 3-50 | 1.7 | ||||
| YVF2-280S-4 | 75 | 132.3 | 477.5 | 1.0 | |||||
| YVF2-280M-4 | 90 | 157.4 | 572.9 | ||||||
| YVF2-315S-4 | 110 | 191.4 | 700.2 | ||||||
| YVF2-315M-4 | 132 | 227.6 | 840.3 | ||||||
| YVF2-315L1-4 | 160 | 274.2 | 1018.1 | ||||||
| YVF2-315L2-4 | 200 | 341.6 | 1273.2 | 0.9 | |||||
| YVF2-355M1-4 | 220 | 367.5 | 1401 | ||||||
| YVF2-355M2-4 | 250 | 420.9 | 1592 | ||||||
| YVF2-355L1-4 | 280 | 470.3 | 1783 | ||||||
| YVF2-355L2-4 | 315 | 528.2 | 2006 |
| 型号 | 标称功率 | 标称电流 | 额定转矩 | 恒转矩变频范围 | 恒功率变频范围 | 堵转转矩 | 堵转电流 | 大转矩 | 小转矩 |
|---|---|---|---|---|---|---|---|---|---|
| kW | (A) | (N.m) | (Hz) | (Hz) | 额定转矩Tst/TN |
额定电流 Ist/IN |
额定转矩 TMax/TN |
额定转矩 TMax/TN | |
| YVF2-80M1-6 | 0.37 | 1.26 | 3.5 | 15-50 | 50-100 | 1.8 | 9.0 | 2.6 | 1.7 |
| YVF2-80M2-6 | 0.55 | 1.74 | 5.3 | 1.6 | |||||
| YVF2-90S-6 | 0.75 | 2.03 | 7.2 | ||||||
| YVF2-90L-6 | 1.1 | 2.84 | 10.5 | ||||||
| YVF2-100L-6 | 1.5 | 3.70 | 14.3 | 1.5 | |||||
| YVF2-112M-6 | 2.2 | 5.22 | 21 | ||||||
| YVF2-132S-6 | 3.0 | 6.98 | 2S.7 | ||||||
| YVF2-132M1-6 | 4.0 | 9.17 | 38.2 | 1.4 | |||||
| YVF2-132M2-6 | 5.5 | 12.2 | 52.5 | ||||||
| YVF2-160M-6 | 7.5 | 16.5 | 71.6 | ||||||
| YVF2-160L-6 | 11 | 23.5 | 105 | ||||||
| YVF2-180L-6 | 15 | 30.5 | 143 | 1.2 | |||||
| YVF2-200L1-6 | 18.5 | 37.2 | 177 | ||||||
| YVF2-200L2-6 | 22 | 43.0 | 210 | ||||||
| YVF2-225M-6 | 30 | 58.0 | 287 | ||||||
| YVP2-250M-6 | 37 | 69.5 | 353 | 20-50 | 1.5 | 1.1 | |||
| YVP2-280S-6 | 45 | 84.1 | 430 | ||||||
| YVF2-280M-6 | 55 | 102 | 525 | 1.0 | |||||
| YVF2-315S-6 | 75 | 138 | 716 | ||||||
| YVF2-315M-6 | 90 | 166 | 860 | ||||||
| YVF2-315L1-6 | 110 | 202 | 1050 | ||||||
| YVF2-315L2-6 | 132 | 239 | 1261 | ||||||
| YVF2-355M1-6 | 160 | 2S5 | 1528 | 0.9 | |||||
| YVF2-355M2-6 | 200 | 356 | 1910 | ||||||
| YVF2-355L-6 | 250 | 445 | 2388 |
