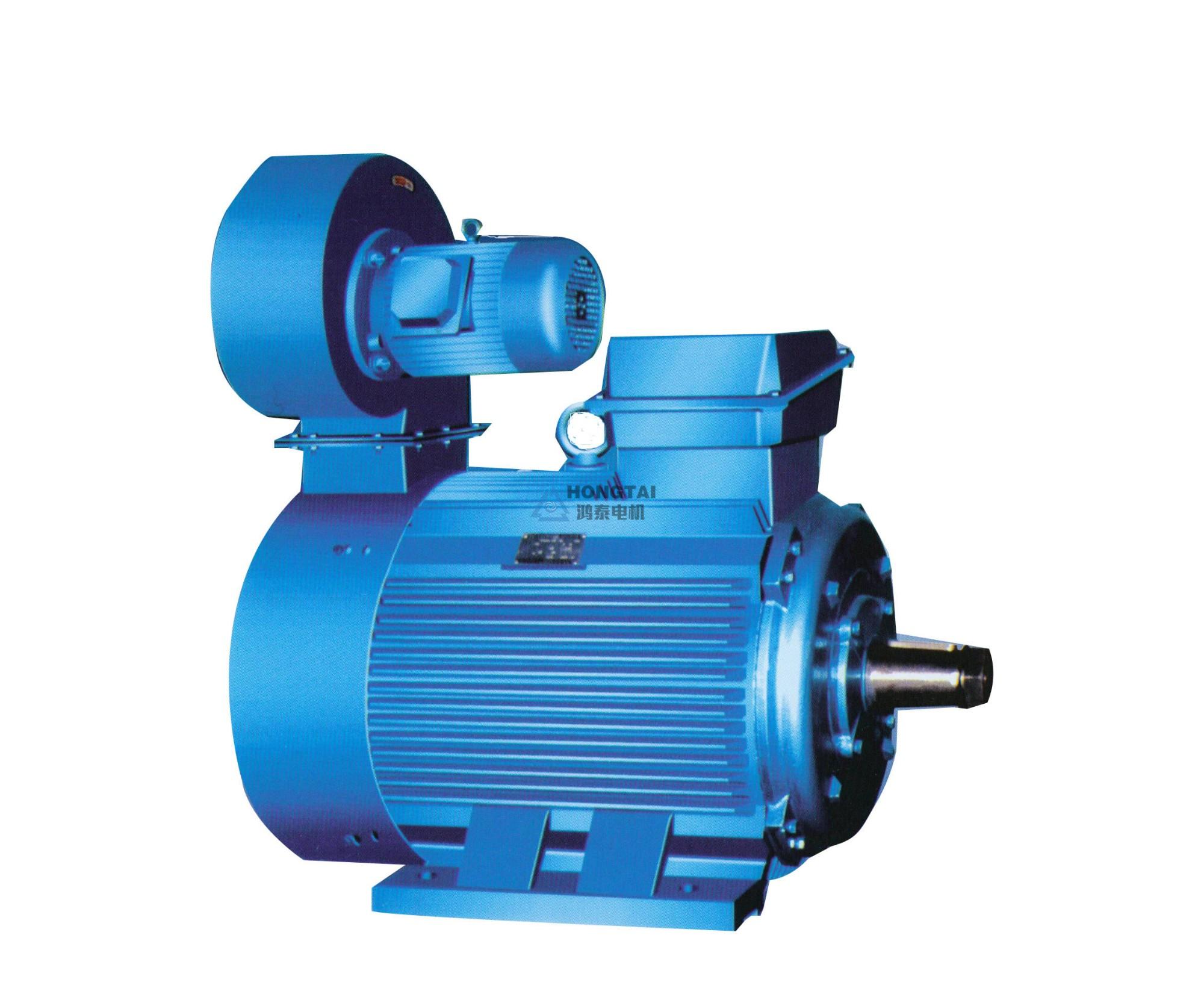

YZB（F）变频起重冶金电机

YZB（F）系列起重及冶金用变频调速三相异步电动机(以下简称电动机)是将起重机冶金用三相异步电动机的特点与变频调速的优点集于一体，具有过载能力大机械强度高、调速范围宽、运行稳定的特点。可适用于各种类型的起重机冶金机械或其他类似设备，及经常起重、制动、逆转的场合。

产品概述：
变频系列起重及冶金用三相异步电动机
YZB（F）系列起重及冶金用变频调速三相异步电动机(以下简称电动机)是将起重机冶金用三相异步电动机的特点与变频调速的优点集于一体，具有过载能力大机械强度高、调速范围宽、运行稳定的特点。可适用于各种类型的起重机冶金机械或其他类似设备，及经常起重、制动、逆转的场合。
1 电动机在下列条件下使用能正常运行。
（1）环境温度不超过40℃（F级绝缘电动机）、60℃（H级绝缘电动机）。
（2）相对温度≤90％。
（3）海拔不超过1000m。
（4）频繁地启动，制动（电气或机械的）及逆转。
2 电动机额定电压为380V，额定频率为50Hz，可在5－100Hz范围内连续调速。
3 电动机基准工作制为S3－40%。
4 型号说明

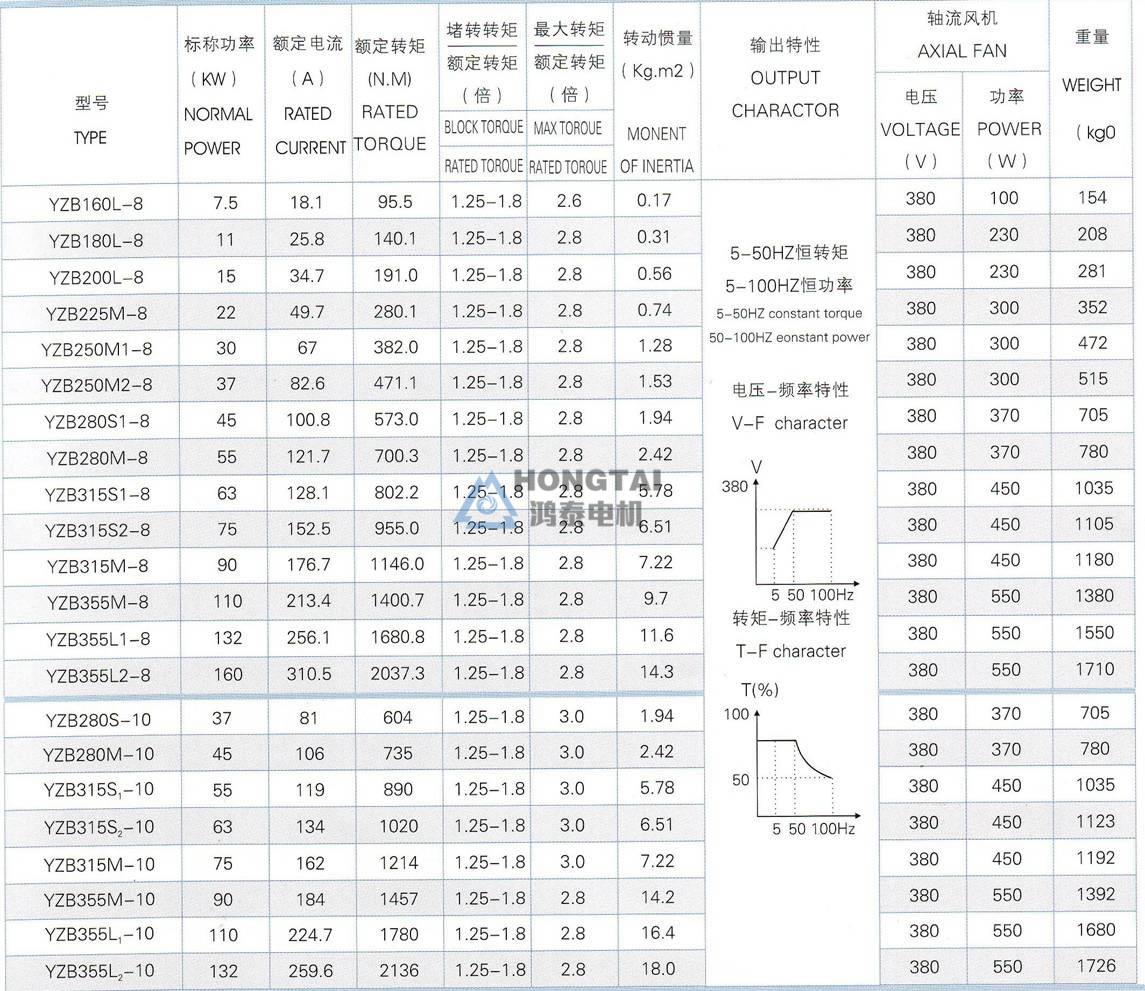

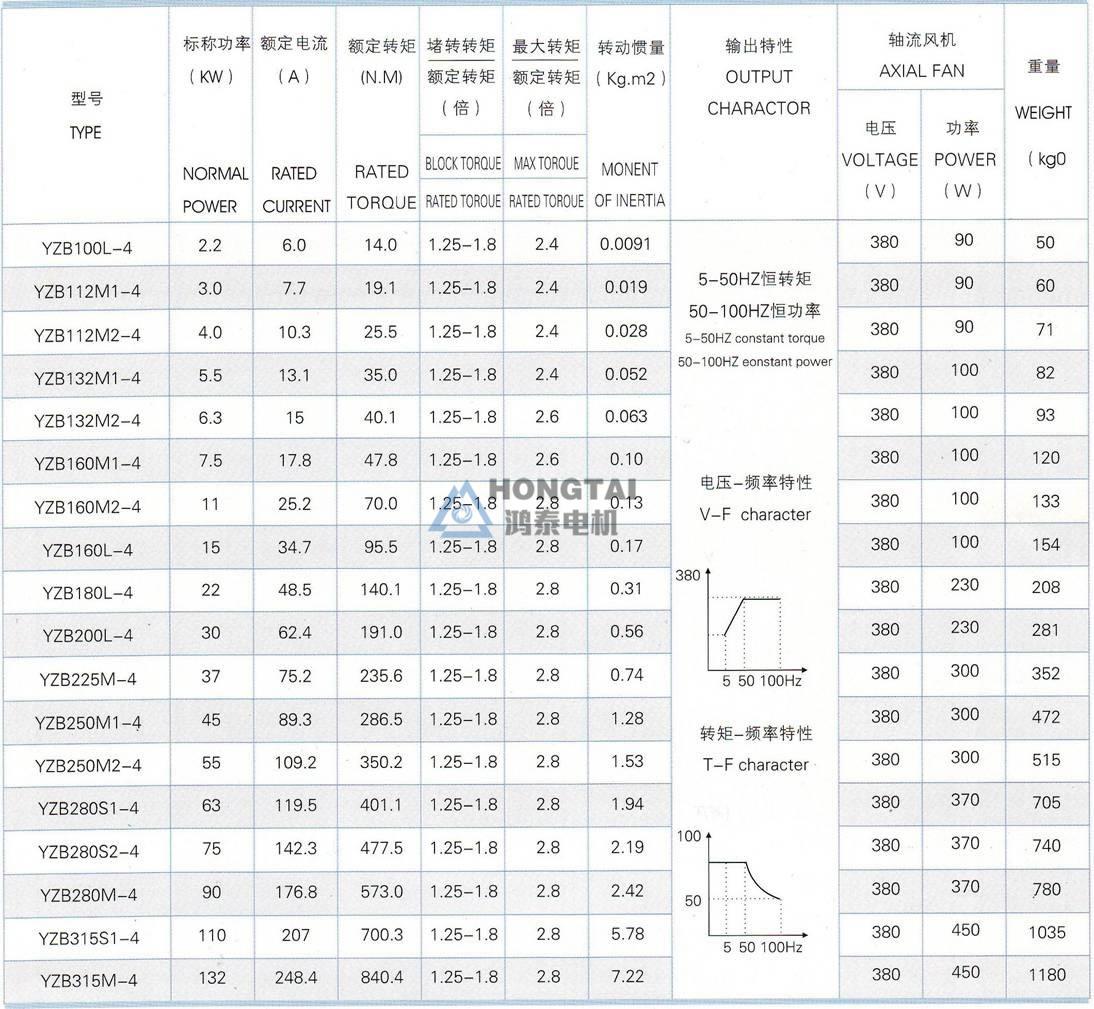

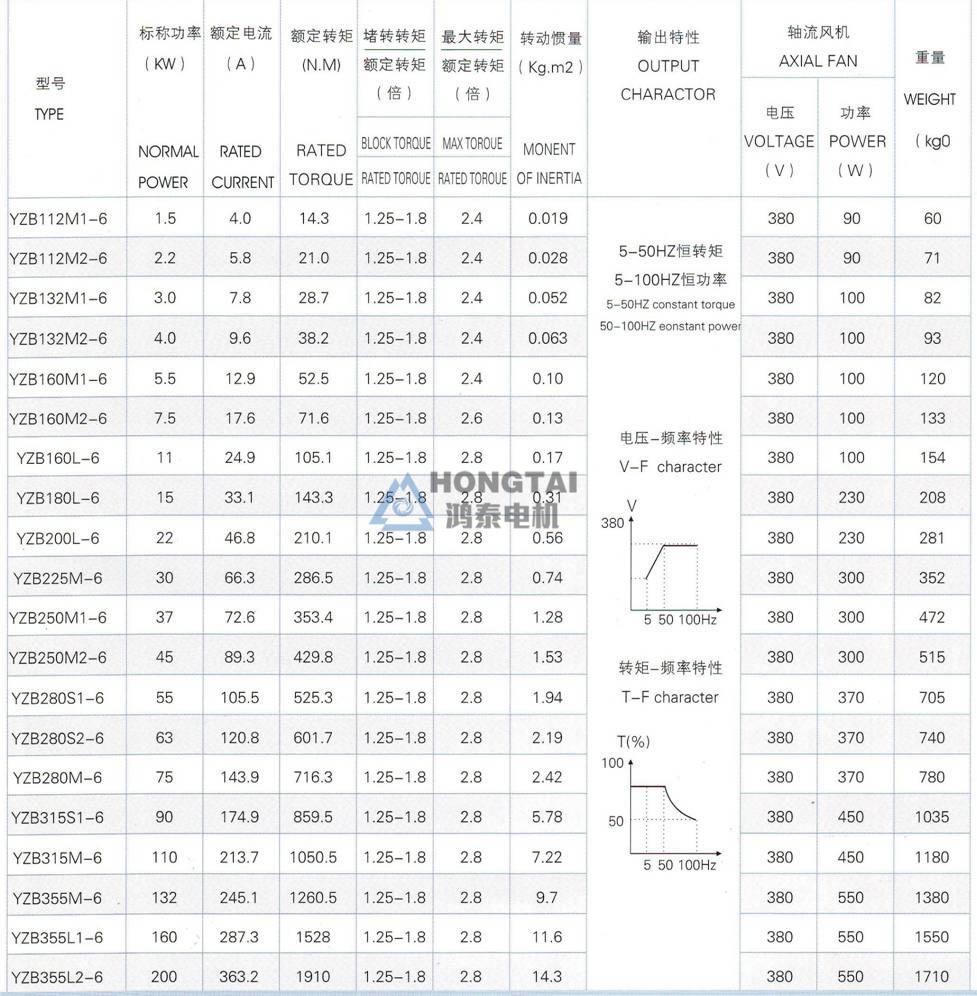

技术数据：　

注：1.堵转转矩/额定转矩为5Hz时值
2.最大转矩/额定转矩为50Hz时值

电动机的结构：
防护等级：电动机防护等级为IP44，也可根据用户要求制成IP54，冷却风机防护等级为IP23。冷却方式：电动机冷却方式为全封闭轴向风机冷却（IP416），也可按用户要求制成其它冷却方式。电动机结构安装型式见下表：

安装及安装形式	代号	制造范围（机座号）
	1M1001	100～160
	1M1003	180～355
	1M1002	100～160
	1M1004	180～355
	1M3001	100～160
	1M3003	180～225
	1M3011	100～160
	1M3013	180～315

绝缘等级：电动机绝缘等级为F级（一般环境用）、H级（冶金环境用）。接线盒：电动机定子接线盒根据用户要求可位于机座顶部，也可位于机座右侧或左侧。

安装及外型尺寸：

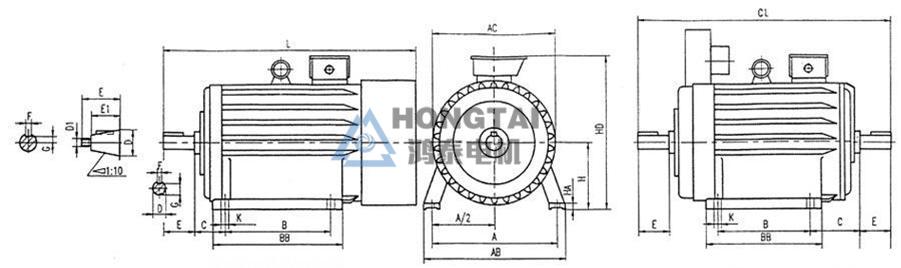

1 YZB（F）系列IM1001、IM1003、IM1002、IM1004卧式安装、机座带底脚、端盖无凸缘的电动机

机座号	安装尺寸及公差																				外形尺寸
	A	A/2	B	C		D		D1	E		E1	F		G		H		K		螺栓直径	AB	AC	BB	HA	HD	L	CL
				基本尺寸	极限偏差	基本尺寸	极限偏差		基本尺寸	极限偏差	基本尺寸	基本尺寸	极限偏差	基本尺寸	极限偏差	基本尺寸	极限偏差	基本尺寸	极限偏差
100L	160	80	140	63	±2	28	+0.008 -0.004		60	±0.37		8	0 -0.036	24	0 -0.2	100	0 -0.5	12	+0.043 0	M10	205	215	200	12	250	500	395
112M	190	95	140	70		32			80			10		27		112					250	245	235	15	330	590	505
132M	216	108	178	89		38								33		132					275	285	260	17	360	645	577
160M	254	127	210	108	±3	48	+0.018 +0.002		110	±0.43		14	0 -0.043	42.5		160		15		M12	320	325	290	20	420	758	718
160L			254																				335			800	762
180L	279	139.5	279	121		55		M36×3			82			19.9		180					360	360	380	22	460	870	800
200L	318	159	305	133		60		M42×3	140	±0.50	105	16		21.4		200		19	+0.052 0	M16	405	405	400	25	510	975	928
225M	356	178	311	149	±4	65								23.9		225					455	430	410	28	545	1050	998
250M	406	203	349	168		70		M48×3				18		25.4		250		24		M20	515	480	510	30	605	1195	1092
280S	457	228.5	368	190		85		M56×4	170		130	20	0 -0.052	31.7		280	0 -1.0				575	535	530	32	665	1265	1180
280M			419																				580			1315	1240
315S	508	254	406	216		95		M64×4				22		35.2		315		28		M24	640	620		35	750	1390	1310
315M			457																				630			1440	1360
355M	610	305	560	254		110		M80×4	210	±0.58	165	25		41.9		355					740	710	730	38	840	1650	1610
355L			630																				800			1720	1680

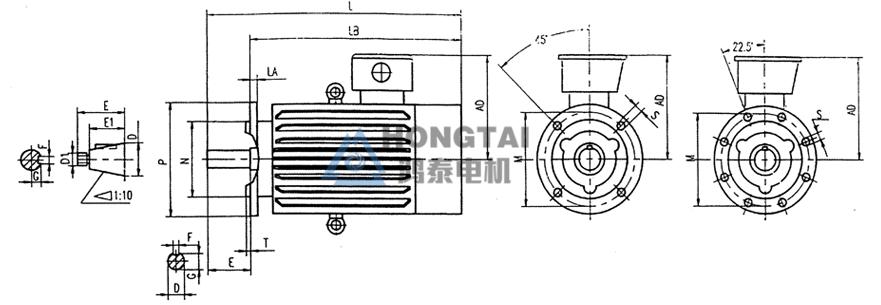

2 YZB（F）系列IM3001、IM3003、IM3011、IM3013立式安装、机座不带底脚、端盖有凸缘的电动机

机座号	安装尺寸及公差																				外形尺寸
	凹缘代号	D		D1	E		E1	F		G		M	N		P	S		螺栓直径	T 最大	孔数(个)	AD	L	LA	LB
		基本尺寸	极限偏差		基本尺寸	极限偏差	基本尺寸	基本尺寸	极限偏差	基本尺寸	极限偏差		基本尺寸	极限偏差		基本尺寸	极限偏差
100L	FF215	28	+0.008 -0.004		60	±0.37	—	8	0 -0.036	24	0 -0.2	215	180	+0.014 -0.011	250	15	+0.043 0	M12	4	4	180	500	14	440
112M		32	+0.018 +0.002		80			10		27		265	230	+0.016 -0.013	300						220	590		510
132M	FF265	38								33		300	250		350	19	+0.052 0	M16	5		230	640		560
160M	FF300	48			110	±0.43		14	0 -0.043	42.5											250	820	18	710
160L																						870		760
180L		55		M36×3			82			19.9											280	910		800
200L	FF400	60		M42×3	140	±0.50	105	16		21.4		400	350	±0.018	450					8	320	1050	20	910
225M		65								23.9												1110		970
250M	FF500	70		M48×3				18		25.4		500	450	±0.020	550						385	1280	22	1140
280S		85	—	M56×4	170		130	20	0 -0.052	31.7											435	1380		1210
280M																						1430		1260
315S	FF600	95		M64×4				22		35.2		600	660	±0.022	660			M20	6		520	1490	25	1320
315M																						1540		1370
