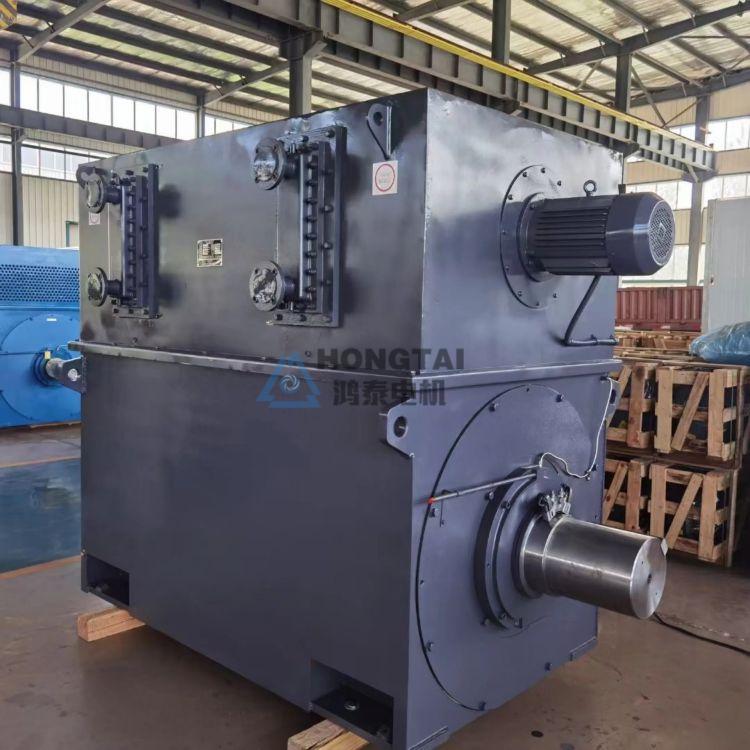

Z500-3B直流电机630KW/660V/515-1400r/min带空水冷却器

Z500-3B-630KW/660V/515-1400r/min/空水冷/带PT100/带加热器/S1直流电动机

Z系列直流电机Z500-3B-630KW/660V/515-1400r/min/空水冷/带PT100/带加热器/S1其性能、外形安装尺寸及技术要求均符合JB/9577-1999标准及IEC***，电机的机械尺寸、公差符合ISO***。 本系列电动机可广泛应州于冶金工业轧机、金属切削机床、造纸、染织、印刷、水泥、塑料挤出机械等各类工业部门。 本系列电动机采用先进设计，定子机座采用多角形迭片结构，充分利用了空间，具有体积小、重量轻、性能好等优点。定子磁轭、磁极、电枢铁芯均采用***冷轧硅钢板叠压而成，具有良好的导磁性能。整个定子和转子采用无溶济漆真空压力浸漆处理（VPl），使绕组具有良好的抗潮能力和机械强度，并且绝缘和导热性能优良。本系列电动机采用滚动轴承，不停机加油结构，绝缘等级均为H级。 本系列电动机不仅可用直流机组电源供电，更适用于静止整流电源供电。而且转动惯量小，只有较好的动态性能，并能承受较高的负载变化率，特别适用于需要平滑调速、***、自动稳速、反应灵敏的控制系统。

二、结构安装型式、防护等级及冷却方式

1．本系列电动机的安装型式符合GB/T997和IEC34-7《电机结构及安装型式代号》。

2．本系列电动机的防护等级根据GB/T4942.1和IEC34-5《电机外壳防护分级》标准， 外壳防护等级有IP23和1P44两种。 3．本系列电动机冷却方法根据GB/T1993和IEC34—6《电机冷却方法》标准有以下四种，用户如需其它防护等级和冷却方法可另行协商。本系列电动机标准型式的冷却空气入口在电机的传动端(非换向器端)。

3.1.IC06：自带鼓风机的外通风：(防护等级为IP23)。 3.2.IC17：冷却空气进口为管道；出口为百叶窗排风；(防护等为IP23)。 3.3.IC37：冷却空气进出口均为管道；(防护等级为1P44)。 3.4.ICW37A86：全封闭带空气/水冷却器。(防护等级为IP44)。
