YJS系列紧凑型中型高压三相异步电机

1 YJS系列紧凑型中型高压三相异步电机概述

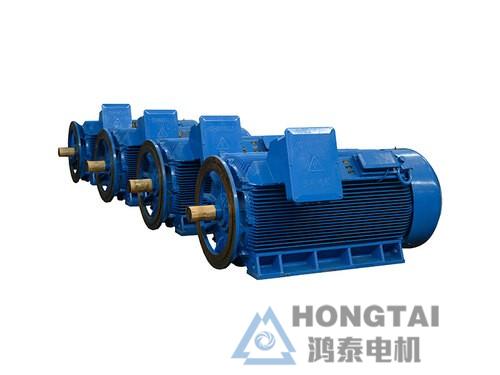

　　YJS系列紧凑型三相笼型异步电动机(机座号355~560)是我公司在长期生产Y系列三相笼型异步电动机的基础上研制出的使用范围更广、防护等级更高、技术性能更好、结构紧凑、节能并能满足环保要求的新一代产品。

　　本系列产品用料考究，制造精良，具有高效节能、噪声低、振动小、运行可靠、使用安装维修方便等优点。

　　本系列电动机的功率等级、电气性能和安装尺寸及公差均符合 标准GB755《旋转电机定额和性能》国际电工委员会标准IEC34-1《旋转电机定额和性能》和机械行业标准等。

　　本系列电动机的外壳防护等级为IP54或IP55。

　　本系列电动机的冷却方法为IC411。如果用户需要其它冷却方法可另行供货。

　　本系列电动机的结构及安装型式为IMB3(卧式带底脚)，符合GB997和IEC34-7《电机结构及安装型式代号》的规定。

　　本样本内列出了YJS系列6kV、10kV各种规格电动机的技术数据及外形安装尺寸，并可派生380V、690V、3kV、10.5kV、11 kV级等各种规格的电动机。

2 YJS系列紧凑型中型高压三相异步电机使用范围

　　本系列电动机可用于驱动各种通用机械如压缩机、通风机、水泵、切削机床、运输机械及其它机械设备，在矿山、机械、石化行业、发电厂等各种工矿企业中作原动机使用，用以驱动大转动惯量的鼓风机、磨煤机、轧钢机、卷扬机、破碎机、皮带机等机械的电动机应在订货时提供有关技术资料，签定技术协议，作为电机特殊设计的依据，以确保电机可靠运行。

　　电动机正常工作基本条件:

　　(1) 海拔不 过l000m;

　　(2) 高环境空气温度不 过40℃; 低环境空气温度对采用滚动轴承的电动机为-15℃，对采用滑动轴承的电动机为5℃;

　　(3) 湿月月平均 高相对湿度为90%，同时该月月平均 低温度不高于25℃;

　　(4) 电源频率为50Hz±l%;

　　(5) 工作电压变化范围不大于额定电压±5%;

　　(6) 电动机定额为连续工作制S1。

3 YJS系列紧凑型中型高压三相异步电机型号说明

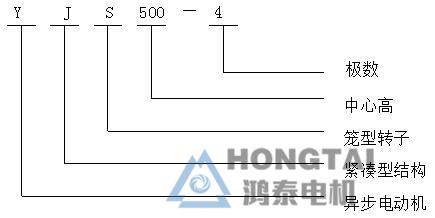

　　电动机型号按GB4831由产品代号、规格代号二部分依次排列组成。产品代号由电机系列代号表示，规格代号由中心高、级数表示。

　　示 例：

4 YJS系列紧凑型中型高压三相异步电机结构说明

　　本系列电机结构紧凑、体积小、重量轻;可替代传统钢板结构的封闭式冷却电动机;具有很高的运行效率;机座、端盖选用高强度铸铁材料，通过-- 的铸造工艺铸造而成，优秀的设计和精良的工艺使得本系列电机具有良好的散热性，电动机机座和端盖有较高的强度和刚度。

　　线圈铁芯选用外压装工艺。装配质量好，维修方便;

　　绕组经过真空压力浸漆处理，从而提高了绕组绝缘可靠性。定子绕组端部排列整齐，固定可靠。

　　电动机的笼型转子为特殊工艺制造的铸铝制造。转子笼条、端环及风扇等一次铸造成型，提高了可靠性，增大了允许拖动负载的转动惯量，可在恶劣的环境下使用，并有良好的电气性能。

　　采用特殊的冷却结构，使电动机具有理想的冷却效果。

　　接线盒结构紧凑，防护等级高，有连接可靠的接线端子。接线方式灵活，可多方位接线。

5 YJS三相笼型异步电动机的起动

　　YJS鼠笼型异步电动机的转子采用了-- 的计算技术来计算鼠笼转子的起动温升和应力，以防电动机因起动负载过重而导致电机早期损坏。建议用户核查：

　　(1)被驱动机械设备转动部分的转动惯量(折算到电动机转速后)应不 过技术数据表中(负载J)项的数值;

　　(2)用户的电网应保证电动机在起动过程中的电机端电压不低于额定电压的85%;

　　(3)被传动机械的阻力矩特性为水泵、风机类阻力矩特性。

　　在上述条件下，电动机允许在实际冷状态下连续起动两次，电动机在两次起动之间为自然停车;或者在电动机热状态下起动一次。 出以上限制的再次起动电动机应在停车1小时以后。

　　如果需要电动机传动的机械转动部分的转动惯量 过技术数据表中的(负载J)数值,或要求频繁起动电动机，或有可能带重负载起动的电动机，务必请事先和我公司联系协商，以便特殊设计，确保电动机的可靠起动。

6 YJS系列紧凑型中型高压三相异步电机订货须知

　　请在订货时注明以下内容：

　　(1) 电机型号：YJS500-4

　　(2) 额定频率：50Hz

　　(3) 额定功率：1000kW

　　(4) 额定电压：6kV

　　(5) 极 数：4极

　　(6) 防护等级：IP54

　　(7) 冷却方法：IC411

　　(8) 安装型式：IMB3

　　(9) 旋转方向：顺时针方向(面对电动机轴伸端看)

　　(10) 出线盒位置：电动机右侧(面对电动机轴伸端看)

7 YJS系列紧凑型中型高压三相异步电机注意事项

　　(1) 核查被驱动机械设备转动惯量(折算到电动机的转速后)，请查阅前述第5章：鼠笼型电动机的起动;

　　(2) 如工作条件有变化或其它特殊要求，需另签订技术协议方可签订货合同;

　　(3) 样本内表中所列的技术性能数据均为保证值，供设计选用和定货时参考;

　　(4) 随着技术的进步和有关 外标准的修改，样本内技术数据及尺寸有所变动，不另行通知，订货后请向我公司索取正式外形图。
