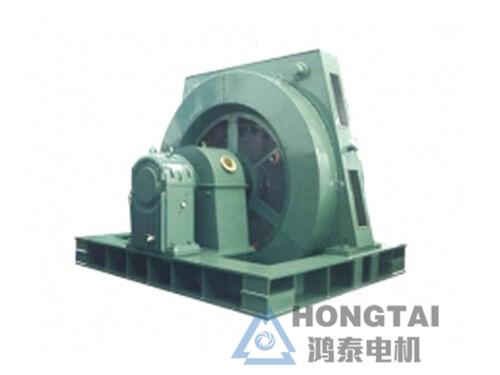

T系列大中型三相高压同步电机

1 T系列大中型三相高压同步电机概述

　　同步电动机是我公司在异步电动机的基础上开发出来的系列产品，要求使用环境无酸、碱等腐蚀性气体，额定功率因数为 0.9(超前)。

　　该系列同步电机在设计方面，是运用计算机进行优化设计，采用新材料、新工艺，可满足用户各种要求，具有性能可靠、温升低、损耗小、效率高、振动小、超动力矩大、结构简单，便于维修等特点。

　　该系列同步电动机可用于拖动压缩机、破碎机、球磨机、轧钢机、鼓风机、水泵以及其它通用机械。

 T系列大中型三相高压同步电机参数概况

在系列基础上派生的户外(W)、湿热带(TH)、户外湿热带(THW)电动机的性能指标、安装与外形尺寸与基本系列的相同。

2 T系列大中型三相高压同步电机结构说明

　　同步电机的结构形式多样：除一般的双轴承座结构外，还有全悬挂、无轴、无轴承座结构，半悬挂、单轴 承座结构;定子可移动结构;集电环带防护罩、正压通风的安全型结构;圆型和箱式结构、轴承可承受双轴向 推力且能正反转运行等;自通风冷却，卧式和立式安装;带滑环有刷的晶闸管励磁结构，也有无刷励磁结构。电压等级有 380V、3kV、6kV、10kV 等。电机防护型式有 IP00 到 IP54 的多种防护型式。

　　同步电机的机座，端盖和底板均用钢板制成。定子和轴承均装有测温元件，可以对电机进行温度监控。转 子用凸极型磁极，磁轭两端装有风扇，冷却风从两端端盖进入，进入转子铁芯内部，经定子径向通风槽，向机 座的出风口逸出，冷却效果良好。也有管道、半管道通风，空-水冷和空-空冷却等型式;轴承有端盖滑动轴承、 座式滑动轴承(压力油循环冷却)，还有端盖滚动轴承(油脂润滑等)。

3 T系列大中型三相高压同步电机型号说明

　　T--------同步电动机 TK-------空压机用同步电动机

　　TL------立式同步电动机 TKK-----带空—空冷却器同步电动机

　　TM-----球磨机用同步电动机 TKS------带空—水冷却器同步电动机

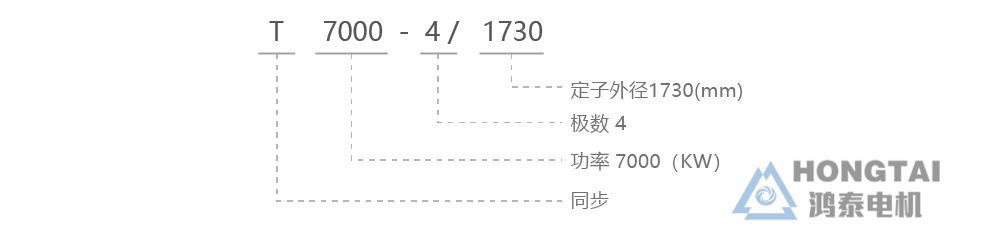

　　示例如下：

4 T系列大中型三相高压同步电机订货须知

　　用户订货必须注明如下要求：

　　(1) 电机型号 (5) 额定频率 (9) 冷却方法 (13) 包装运输

　　(2) 额定功率 (6) 额定转速 (10) 励磁方式 (14) 绝缘等级

　　(3) 额定电压 (7) 防护等级 (11) 外形安装尺寸 (15) 安装方式

　　(4) 额定电流 (8) 旋转方向 (12) 工作方式 (16) 环境条件

　　若有其它特殊要求，如特殊环境，安全等级，起动性能，失步转矩，是否要装设测温元件、空间加热器等 在订货时另行签订协议。如未注明，即按国标和我公司标准生产。

　　注有“★”的电机，其技术数据，结构和外型安装尺寸需与用户协商进行调整。
