TFW大型高压相复励无刷同步发电机

TFW大型高压相复励无刷同步发电机由恒压装置（包括付绕组、电抗器、电流互感器、静止整流桥）、励磁机、旋转整流器组成其不可控励磁系统，当电压调节器KXT投入使用时不可控为可控状态，调压指标大大提高。

TFW大型高压相复励无刷同步发电机概述

TFW大型高压相复励无刷同步发电机可由内燃机、汽轮机、水轮机等原动机组成发电机机组，可作为备用电源和常用电源直接向负载供电，也可向电网供电。

TFW大型高压相复励无刷同步发电机，功率范围1000-14000kW；电压可制作为2400V、3150V、4160V、6300V、6600V、10500V、11000V、13800V；频率可为50Hz或60Hz；功率因数一般为0.8（滞后）；性能符合国家标准GB755《旋转电机基本技术要求》的有关规定。

TFW大型高压相复励无刷同步发电机产品型号及含义

TFW大型高压相复励无刷同步发电机结构简介

TFW大型高压相复励无刷同步发电机为卧式安装，单轴伸，采用带底座式轴承，励磁极在座式轴承外侧，冷却方法可根据用户要求制成关闭、半管道、管道通风密闭循环，旋转方向从轴伸看顺时针方向旋转，防护等级为IP21、IP23。

机座：用钢板焊接成整体结构，轴承座分别固定于钢板焊接成的底板上。

定子铁芯：用0.5mm厚的硅钢扇形片叠压而成，扇形片两面涂有绝缘漆，定子铁芯用拉紧螺杆或鸽尾固定在机座上。

定子线圈：线圈为双层叠绕式，采用B级或F级绝缘。

磁极：由薄钢板冲制冲片叠压而成，磁极铁心外套以磁极线圈，整体磁极装在磁极座上。

磁极线圈：由扁铜线绕制而成，用B级或F级绝缘处理

轴承：由铸铁的轴承座和浇有轴承合金的轴瓦等组成，润滑方式为油环自润滑或外加油路系统的复合润滑。

励磁机：励磁机为转极式，主机转子、励磁转子、旋转整流器同轴旋转，励磁机定子机座和主机机座把在同一底板上，放在轴承座外侧。

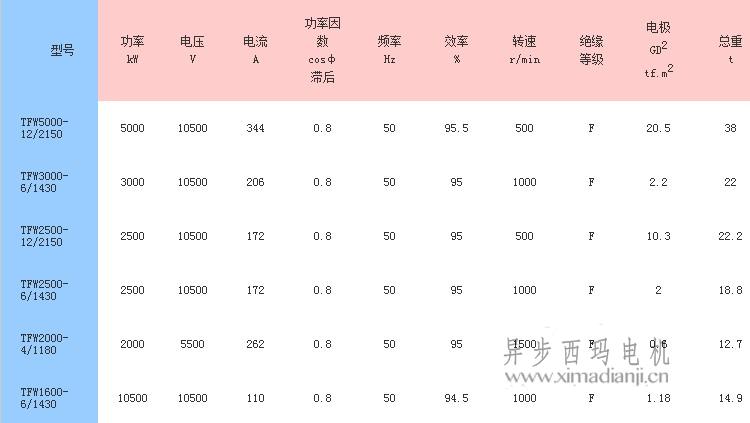

TFW大型高压相复励无刷同步发电机技术数据
